SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 2

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 3

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 4

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 5

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 6

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 7

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 8

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem – Bild 9

SolidFix4 Flachdach-Montageset für 4 PV-Module – 2×2 Schienensystem

Name: SolidFix4 Flachdach-Montageset 4 PV-Module 2×2 | MeinWatt
SKU: 101510
Price: 118.00 EUR
Availability: InStock

Ursprünglicher Preis war: 158,00 €Aktueller Preis ist: 118,00 €.

Kostenloser Versand innerhalb Deutschlands

★ 99,8 % positive eBay-Bewertungen

Versand in 24–48 Stunden · Persönlicher Kundenservice

0 % MwSt. bei Bestellung nach §12 Abs. 3 UStG

Für 4 PV-Module im 2×2-Aufbau Klassisches Schienensystem mit separaten Vorder- und Hinterstützen.

60 × 40 mm Aluminium-Profilschienen Stabile Profilkonstruktion aus Aluminium mit Verbindungselementen aus Edelstahl.

Für 30–35 mm Modulrahmen Geeignet für gerahmte PV-Module mit 30 bis 35 mm Rahmenhöhe.

10° ballastierte Aufständerung Montage auf geeigneten Flachdächern ohne Dachdurchdringung.

420 vorrätig

Artikelnummer: 101510 Kategorien: Flachdach & Terasse, Halterung Schlagwort: bestseller Marke: ME Solar

Beschreibung
Zusätzliche Informationen

Passt SolidFix4 zu meinem Projekt?

SolidFix4 ist ein klassisches 2×2 Schienensystem für vier PV-Module.
Die Konstruktion arbeitet mit eloxierten Aluminium-Profilschienen sowie separaten Vorder- und Hinterstützen.
Das System kann ballastiert auf geeigneten Flachdächern und ebenen Flächen montiert und je nach Aufbau nach Süden oder Ost-West ausgerichtet werden.

2×2 Schienensystem

Klassischer Aufbau mit Profilschienen sowie separaten Vorder- und Hinterstützen für vier PV-Module.

70 × 26 mm Aluminiumprofile

Sechs eloxierte AL6005-T5 Aluminium-Profilschienen mit jeweils 1,26 m Länge.

Für 30–35 mm Modulrahmen

Die enthaltenen End- und Mittelklemmen sind für gerahmte PV-Module mit 30–35 mm Rahmenhöhe ausgelegt.

10° Süd oder Ost-West

Die Aufständerung ermöglicht je nach Projekt eine Süd- oder Ost-West-Konfiguration.

Ballastierte Montage mit SolidFix4

SolidFix4 wird über separate Ballastauflageplatten gesichert.
Dadurch kann das Montagesystem bei entsprechender Planung auf geeigneten Flachdächern eingesetzt werden, ohne die Dachhaut für die Befestigung zu durchdringen.

6 × Ballastauflageplatten

Aufnahmen für die gleichmäßige Ballastierung des Schienensystems.

12 × EPDM-Gummiauflagen

Die Auflagen befinden sich zwischen Profilschienen und Untergrund und schützen die Kontaktflächen.

Klemm- und Schraubverbindungen

Schienen, Stützen und Modulhalter werden über die vorgesehenen Klemm- und Schraubverbindungen miteinander verbunden.

Einsatzbereiche des SolidFix4 2×2 Schienensystems

Das SolidFix4 Montageset eignet sich für unterschiedliche ebene Montageflächen.
Je nach Platzangebot können die vier Module als kompakter 2×2-Aufbau nach Süden oder in einer Ost-West-Konfiguration angeordnet werden.

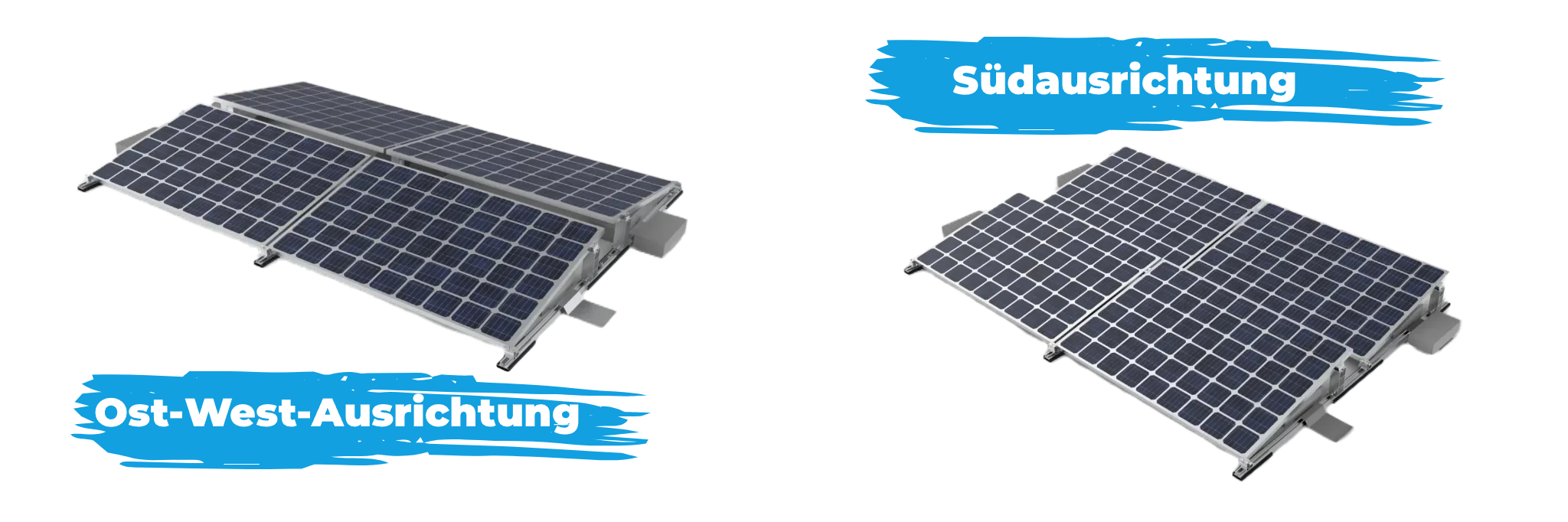

SolidFix4 PV-Montagesystem für Flachdach in Süd- und Ost-West-Ausrichtung

Garage & Carport

Für geeignete flache Garagen- und Carportdächer mit ausreichender Tragfähigkeit.

Flachdach

Ballastiertes Schienensystem für geeignete Flachdächer mit Süd- oder Ost-West-Aufstellung.

Gartenhaus, Schuppen & ebene Fläche

Auch für geeignete ebene Flächen, Gartenhäuser, Schuppen oder Werkstätten einsetzbar.

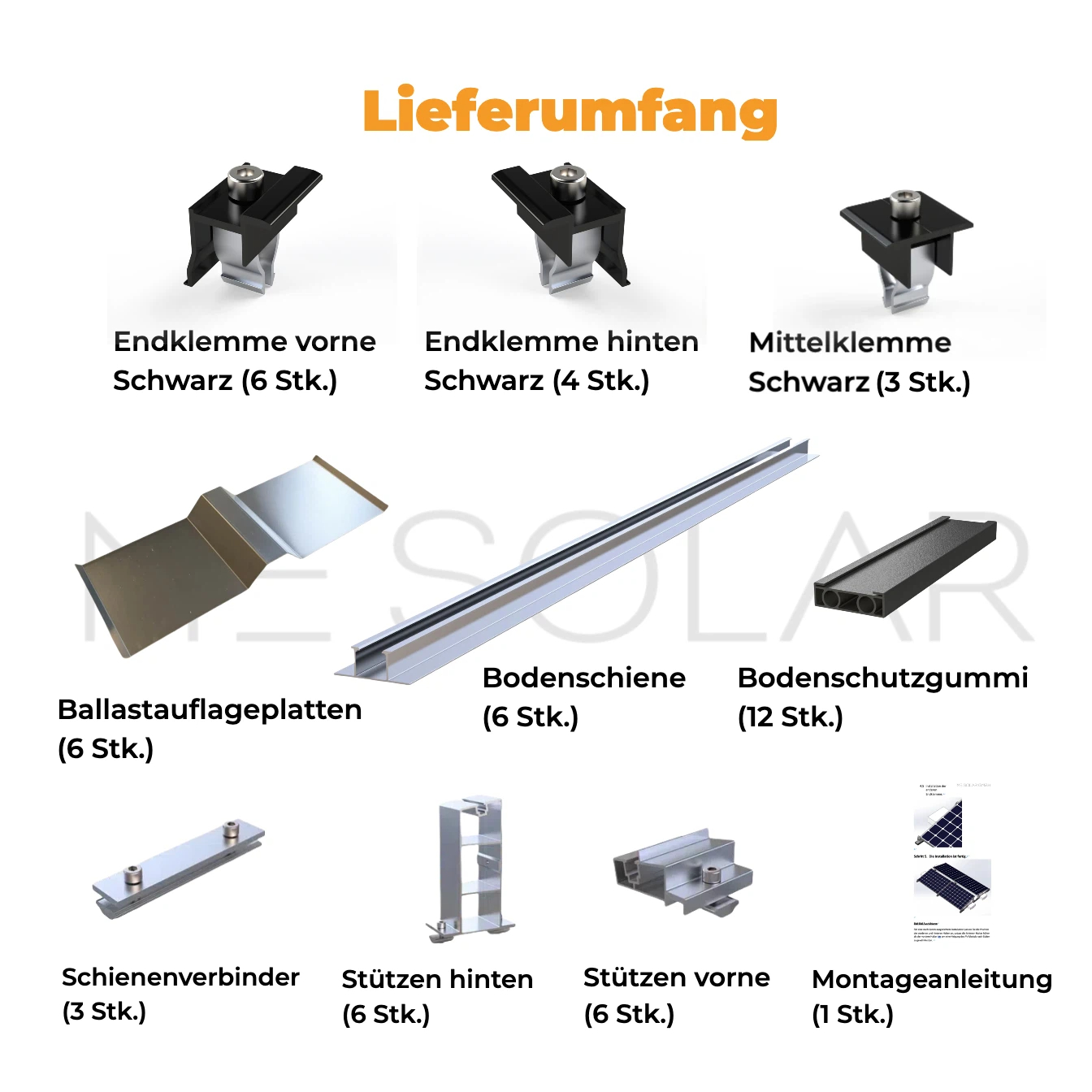

Lieferumfang des SolidFix4 2×2 Montagesets

10 × Endklemmen, schwarz, für 30–35 mm Modulrahmen
3 × Mittelklemmen, schwarz, für 30–35 mm Modulrahmen
6 × Vorderstützen aus eloxiertem Aluminium
6 × Hinterstützen aus eloxiertem Aluminium
6 × Profilschienen, 70 × 26 mm, Länge je 1,26 m
12 × EPDM-Gummiauflagen
3 × Schienenverbinder mit Klemmblock und Schrauben
6 × Ballastauflageplatten
1 × Montageanleitung

Hinweis zur Ballastierung:

Ballastgewichte sind nicht im Lieferumfang enthalten.
Die tatsächlich erforderliche Ballastierung hängt unter anderem von Standort, Windzone, Gebäudehöhe, Dachgeometrie und geplanter Aufstellung ab.

Lieferumfang des SolidFix4 2x2 Flachdach-Montagesets

Montage des SolidFix4 Schienensystems

Beim Aufbau werden zunächst die Profilschienen verbunden und mit den EPDM-Auflagen vorbereitet.
Anschließend werden Vorder- und Hinterstützen positioniert, die Ballastauflagen eingesetzt und die PV-Module mit den enthaltenen End- und Mittelklemmen befestigt.

Montage des SolidFix4 2x2 Schienensystems

Montageanleitung ansehen (PDF)

Technische Daten

Merkmal	Details
Modulanzahl	Für 4 PV-Module
Systemaufbau	2×2 Schienensystem; Süd auch als 1×4 möglich
Neigungswinkel	10°
Material	Aluminium AL6005-T5, eloxiert / rostfreier Edelstahl SU304/316
Profilschienen	6 Stück · 70 × 26 mm · Länge je 1,26 m
Modulrahmen	30–35 mm Rahmenhöhe
Verbindung	Klemmverbinder mit Schrauben
Montageart	Ballastiert – Montage ohne Durchdringung der Dachhaut möglich
Ausrichtung	Süd / Ost-West
Geeignet für	Flachdach, Garage, Carport, Gartenhaus, Schuppen, Werkstatt und geeignete ebene Flächen

Erfahrungen mit SolidFix4 und unserem Service

Kundenfeedback zu SolidFix4 aus unserem eBay-Shop sowie Informationen zu Service und Versand bei MeinWatt.

99,8 %

Positive eBay-Bewertungen

Versand in 24–48 Stunden

An Werktagen bei verfügbarem Lagerbestand.

Persönlicher Kundenservice

Unterstützung bei Fragen zu Montage, Ersatzteilen und Produktauswahl.

★★★★★

Käufer heben die solide Verarbeitung und den stabilen Eindruck der Konstruktion positiv hervor.

Bestätigter Kauf · Bewertung zu diesem Artikel

★★★★★

Auch die schnelle Lieferung, Materialqualität sowie die unkomplizierte Montage werden von Käufern positiv bewertet.

Bestätigter Kauf · Bewertung zu diesem Artikel

★★★★★

Kunden beschreiben das System als modular einsetzbar und nutzen es sowohl für Süd- als auch für Ost-West-Konfigurationen.

Bestätigter Kauf · Bewertung zu diesem Artikel

Datenquelle: eBay-Artikelnummer 187243035318 und öffentlich sichtbare Käuferbewertungen. Kennzahlen können sich durch weitere Verkäufe und Bewertungen verändern.

Fragen vor dem Kauf

Welche PV-Module passen auf SolidFix4?

Das System ist für Standard-PV-Module bis etwa 1960 × 1200 mm ausgelegt.
Entscheidend sind außerdem die vom Modulhersteller freigegebenen Klemmzonen und eine Rahmenhöhe von 30–35 mm.
Die Position der Profilschienen kann an unterschiedliche Modulgrößen angepasst werden.

Wie kann das 2×2 Schienensystem ausgerichtet werden?

Für eine Südausrichtung können die vier Module je nach Platzangebot als 2×2-Block oder in einer Reihe angeordnet werden.
Bei einer Ost-West-Aufstellung werden die Module im 2×2-Aufbau Rücken an Rücken positioniert.
Berücksichtigen Sie bei der Planung Dachrandabstände, Entwässerung, Verschattung und Wartungswege.

Wie viel Ballast wird für SolidFix4 benötigt?

Als Orientierung werden für das System etwa 15–20 kg Ballast pro Schiene angegeben.
Die tatsächlich erforderliche Ballastierung hängt jedoch von Windzone, Gebäudehöhe, Dachrand, Dachgeometrie und Aufstellung ab.
In windreichen Regionen bzw. bei exponierten Standorten sollte eine statische Prüfung erfolgen.
Ballastgewichte sind nicht im Lieferumfang enthalten.

Muss für SolidFix4 in das Dach gebohrt werden?

Bei der vorgesehenen ballastierten Montage ist keine Durchdringung der Dachhaut erforderlich.
Die Konstruktion selbst wird über Klemm- und Schraubverbindungen zusammengebaut und anschließend über die Ballastauflageplatten beschwert.

Sie bevorzugen eine schwarze, teilweise vormontierte Flachdachlösung?

PreFix4 mit 30 % Vormontage ansehen →
