PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken

PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken – Bild 2

PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken – Bild 3

PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken – Bild 4

PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken – Bild 5

PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken – Bild 6

PV-Montageset Ziegeldach für 2 Module – schwarze Schienen & Dachhaken

Name: PV-Montageset Ziegeldach für 2 Module | MeinWatt
SKU: 101503
Price: 60.00 EUR
Availability: InStock
Rating: 5.00 (2 reviews)

Bewertet mit 5 von 5, basierend auf 1 Kundenbewertung

60,00 €

Kostenloser Versand innerhalb Deutschlands

★ 99,8 % positive eBay-Bewertungen

Versand in 24–48 Stunden · Persönlicher Kundenservice

0 % MwSt. bei Bestellung nach §12 Abs. 3 UStG

Komplettset für 2 PV-Module Mit 6 Dachhaken, schwarzen Aluschienen und passenden Modulklemmen.

Schwarze Schienen & Klemmen 4 schwarze Aluschienen mit jeweils 119 cm Länge und passende Modulklemmen für eine dezente Optik.

Für 30–40 mm Modulrahmen End- und Mittelklemmen für PV-Module mit 30 bis 40 mm Rahmenhöhe.

TÜV Rheinland zertifiziert Der Montagesystem-Typ LV-T084 ist TÜV Rheinland zertifiziert.

248 vorrätig

Artikelnummer: 101503 Kategorien: Halterung, Schrägdach/Ziegeldach Marke: MeinWatt

Beschreibung
Video

PV-Montageset für 2 Module auf dem Ziegeldach

Dieses PV-Montageset für Ziegeldächer ist für die Befestigung von 2 Solarmodulen auf einem geeigneten Schrägdach vorgesehen. Das System LV-T084 enthält Aluminium-Dachhaken, schwarze Montageschienen, Schienenverbinder sowie passende End- und Mittelklemmen.

Für 2 PV-Module

Montageset für zwei nebeneinander angeordnete Solarmodule auf einem geeigneten Ziegeldach.

6 Dachhaken inklusive

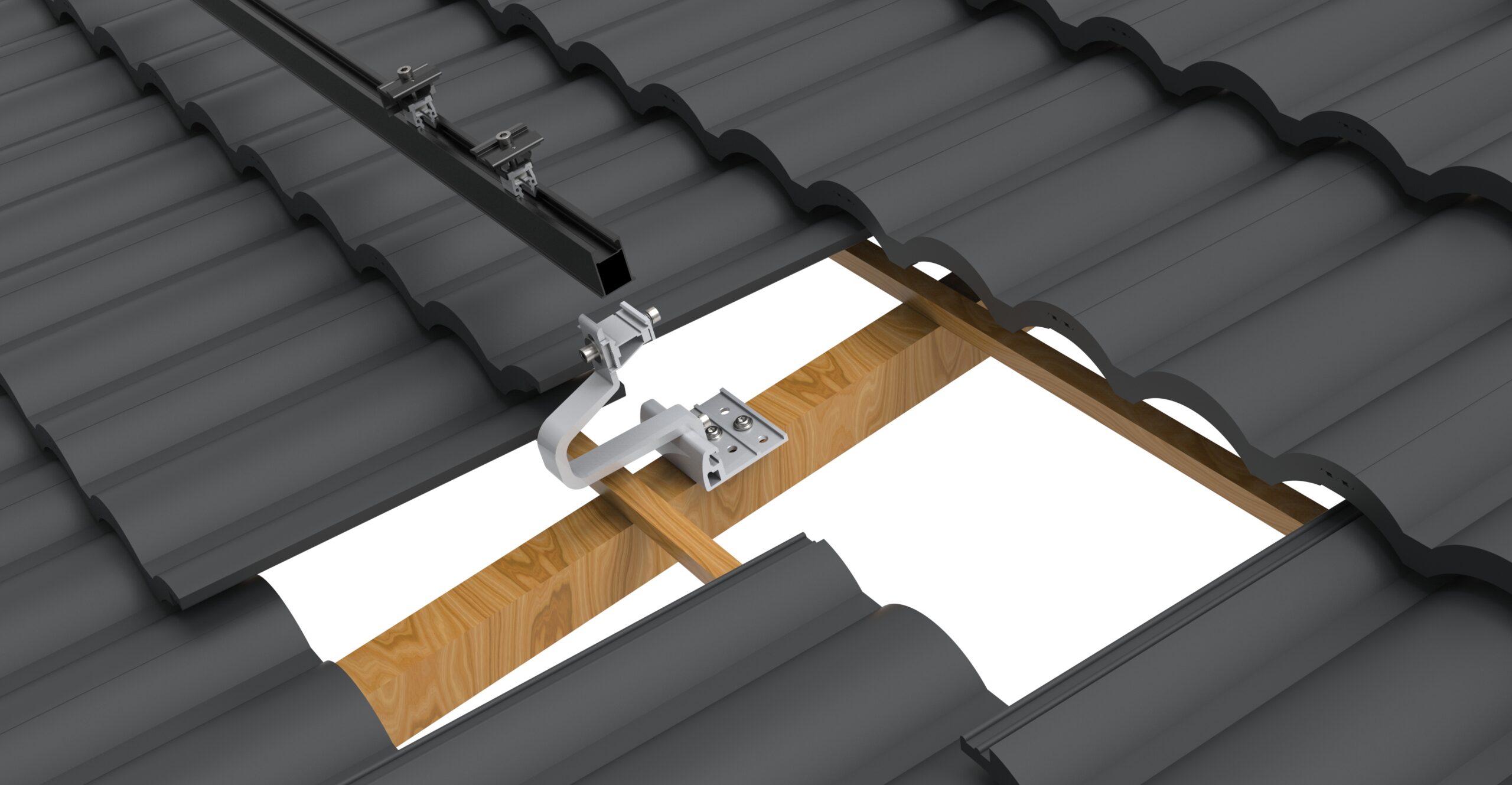

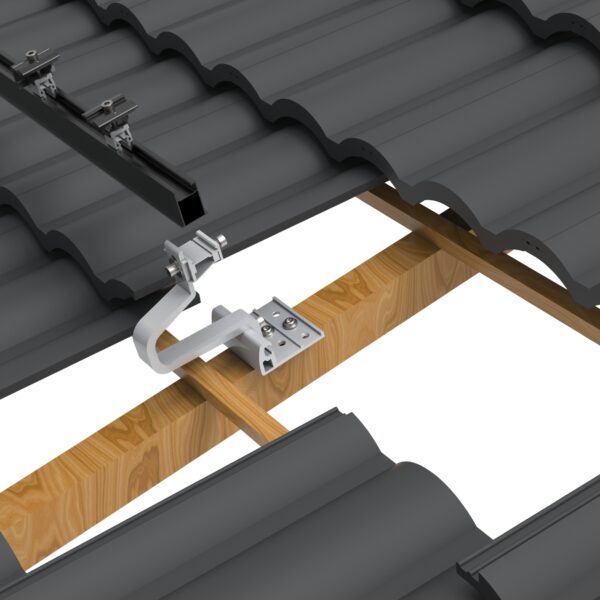

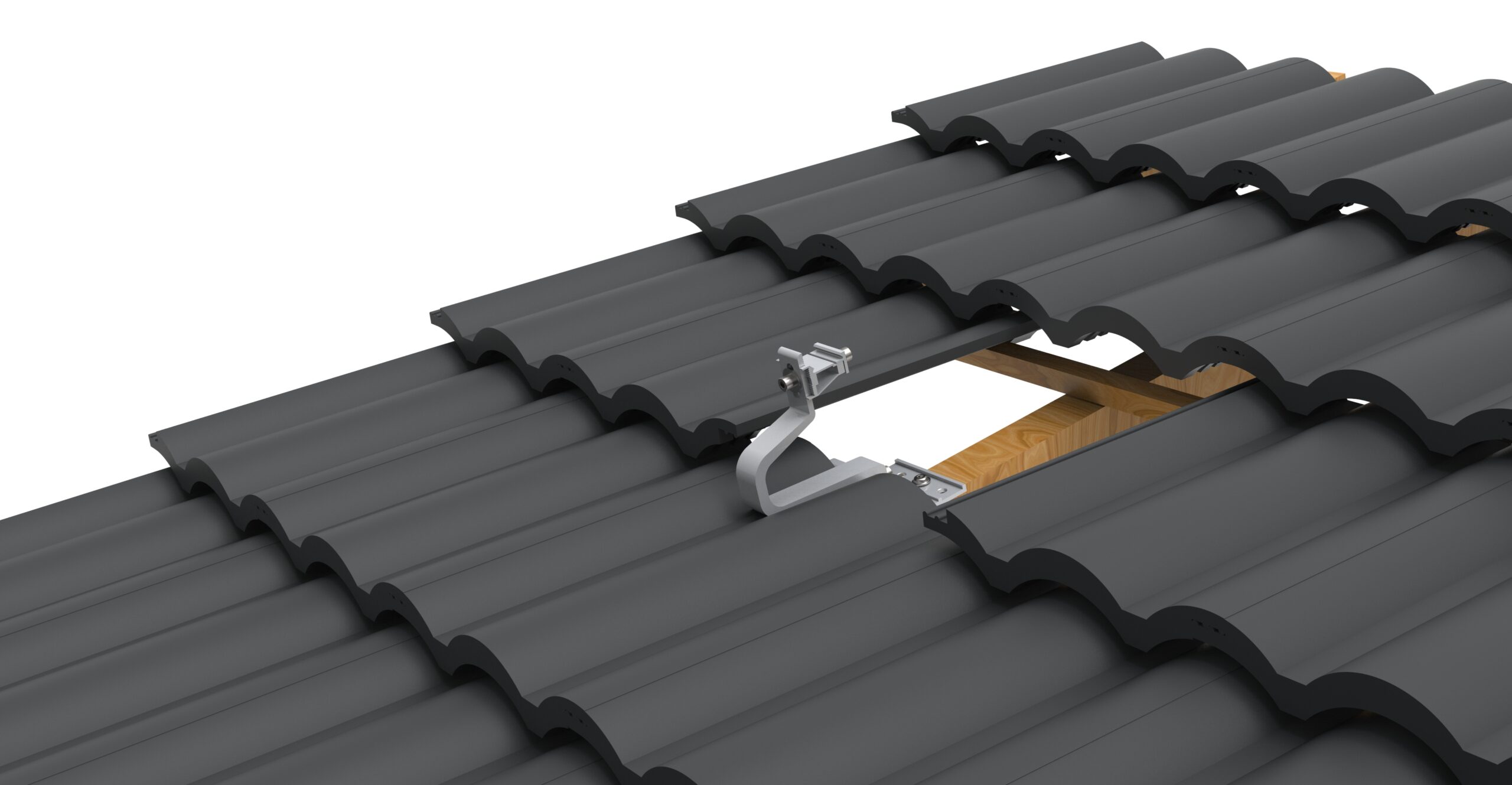

Aluminium-Dachhaken mit verstellbarer Schienenklemmung für geeignete Sparrenkonstruktionen.

Schwarzes Schienensystem

Schwarze Aluminiumschienen und Modulklemmen für eine dezente, einheitliche Optik.

TÜV Rheinland zertifiziert

Der Systemtyp LV-T084 ist in einem gültigen TÜV-Rheinland-Zertifikat aufgeführt.

Lieferumfang: Das ist im Montageset enthalten

Alle wichtigen Montagekomponenten für 2 PV-Module auf dem Ziegeldach sind im Set enthalten. Die folgende Übersicht zeigt die einzelnen Bauteile und Stückzahlen.

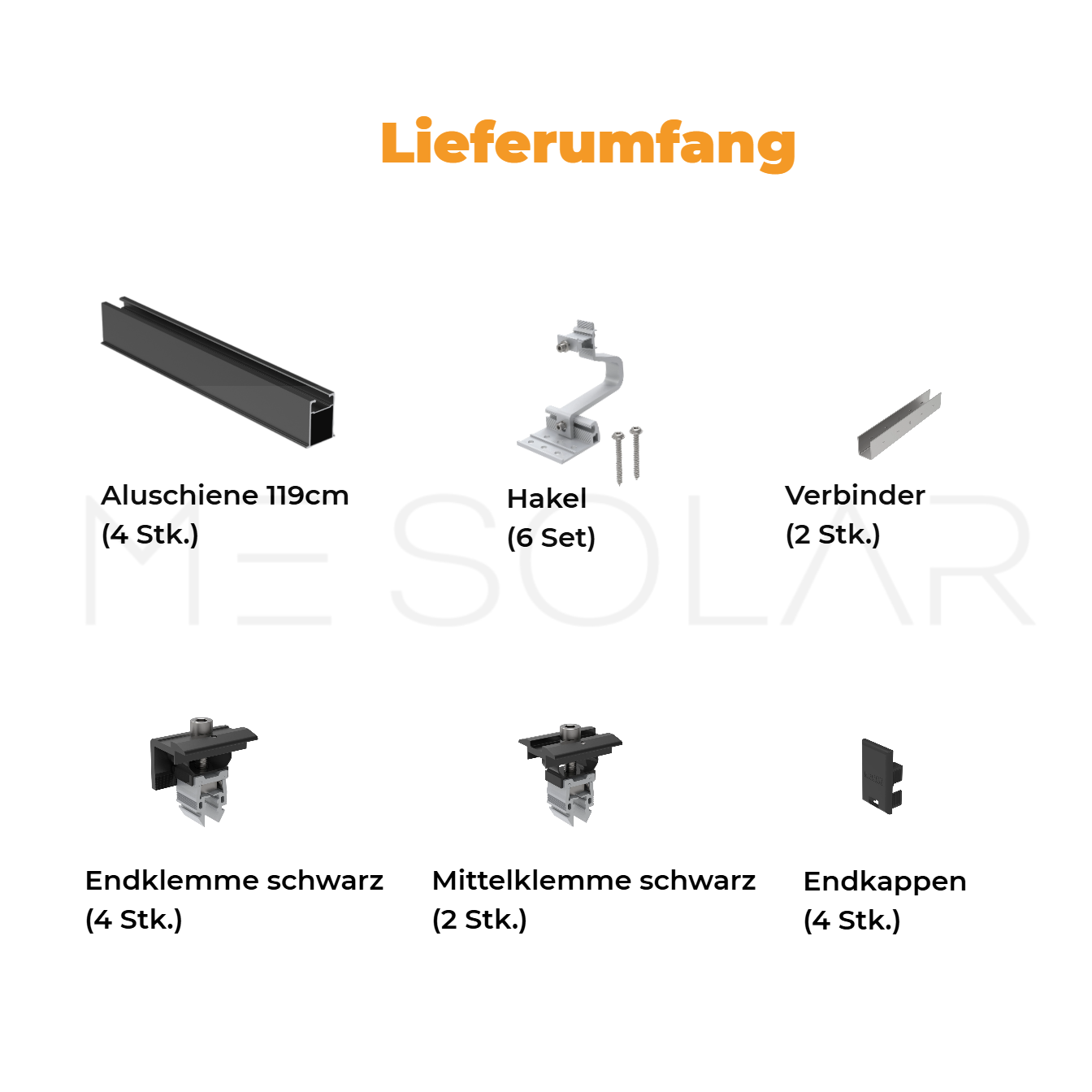

Lieferumfang PV-Montageset Ziegeldach für 2 Solarmodule mit 4 schwarzen Aluschienen 119 cm, 6 Dachhaken-Sets, 2 Schienenverbindern, 4 Endklemmen, 2 Mittelklemmen und 4 Endkappen

Hinweis:
Solarmodule, Wechselrichter und elektrische Komponenten sind nicht im Lieferumfang enthalten.

Passt das Montageset zu meinem Dach und meinen Modulen?

Das System LV-T084 ist für die Installation von zwei PV-Modulen auf geeigneten geneigten Ziegeldächern mit tragfähiger Sparrenkonstruktion vorgesehen. Vor der Bestellung sollten Sie folgende Punkte prüfen.

Dachtyp und Unterkonstruktion

Geeignet für entsprechende Ziegeldächer mit tragfähigen Dachsparren. Dachform, Ziegelart und Zustand der Unterkonstruktion müssen zum System passen.

Modulrahmenhöhe

Die mitgelieferten End- und Mittelklemmen sind für PV-Modulrahmen mit einer Höhe von 30 bis 40 mm vorgesehen.

Modulmaße und Klemmzonen

Neben der Rahmenhöhe müssen auch die Abmessungen der Solarmodule sowie die vom Modulhersteller freigegebenen Klemmpositionen passen.

Wind- und Schneelasten

Die tatsächliche Eignung hängt von den örtlichen Belastungen und der Dachkonstruktion ab. Eine objektspezifische statische Prüfung ist erforderlich.

Fragen zu Dachhaken, Sparrenabstand oder Dachziegeln?

In unserem Ratgeber beantworten wir vier häufige Kundenfragen zur PV-Befestigung auf dem Ziegeldach – unter anderem zum Dachhaken-Abstand und zur Anpassung der Dachziegel.

Zum Ratgeber: PV-Dachhaken auf Ziegeldach →

Technische Daten

Merkmal	Details
Produkttyp	PV-Montageset für Ziegeldach / Schrägdach
Systemtyp	LV-T084
Anzahl PV-Module	2 Module
Dachart	Geeignete geneigte Ziegeldächer mit tragfähiger Sparrenkonstruktion
Dachhaken	6 Aluminium-Dachhaken-Sets mit Schienenklemmung

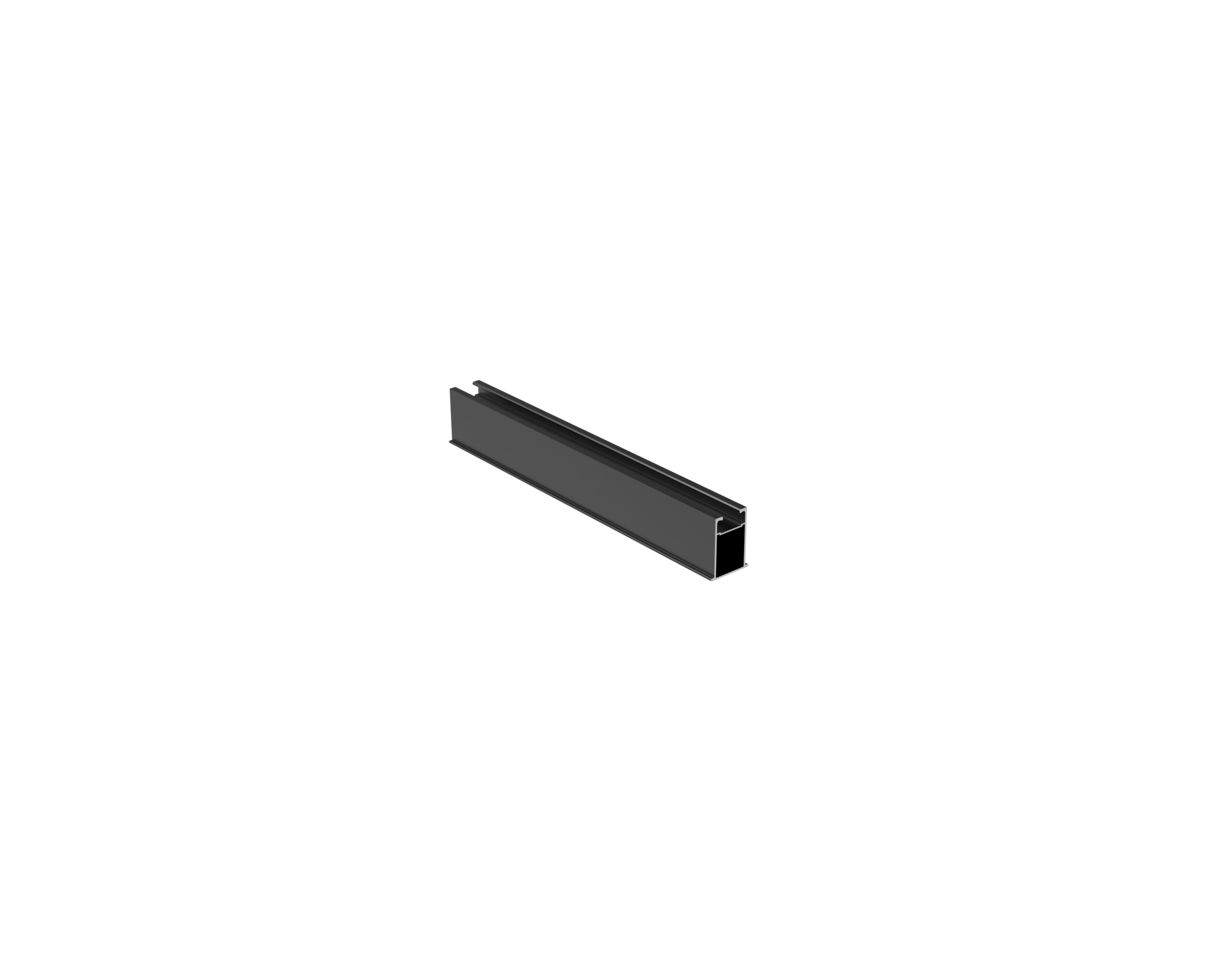

Montageschienen	4 schwarze Aluminiumprofile à 119 cm
Schienenverbinder	2 Stück
Modulklemmen	4 Endklemmen + 2 Mittelklemmen, schwarz
Klemmbereich	30–40 mm Modulrahmenhöhe
Schienenendkappen	4 Stück
Material	Aluminium-Dachhaken und Aluminium-Montageschienen

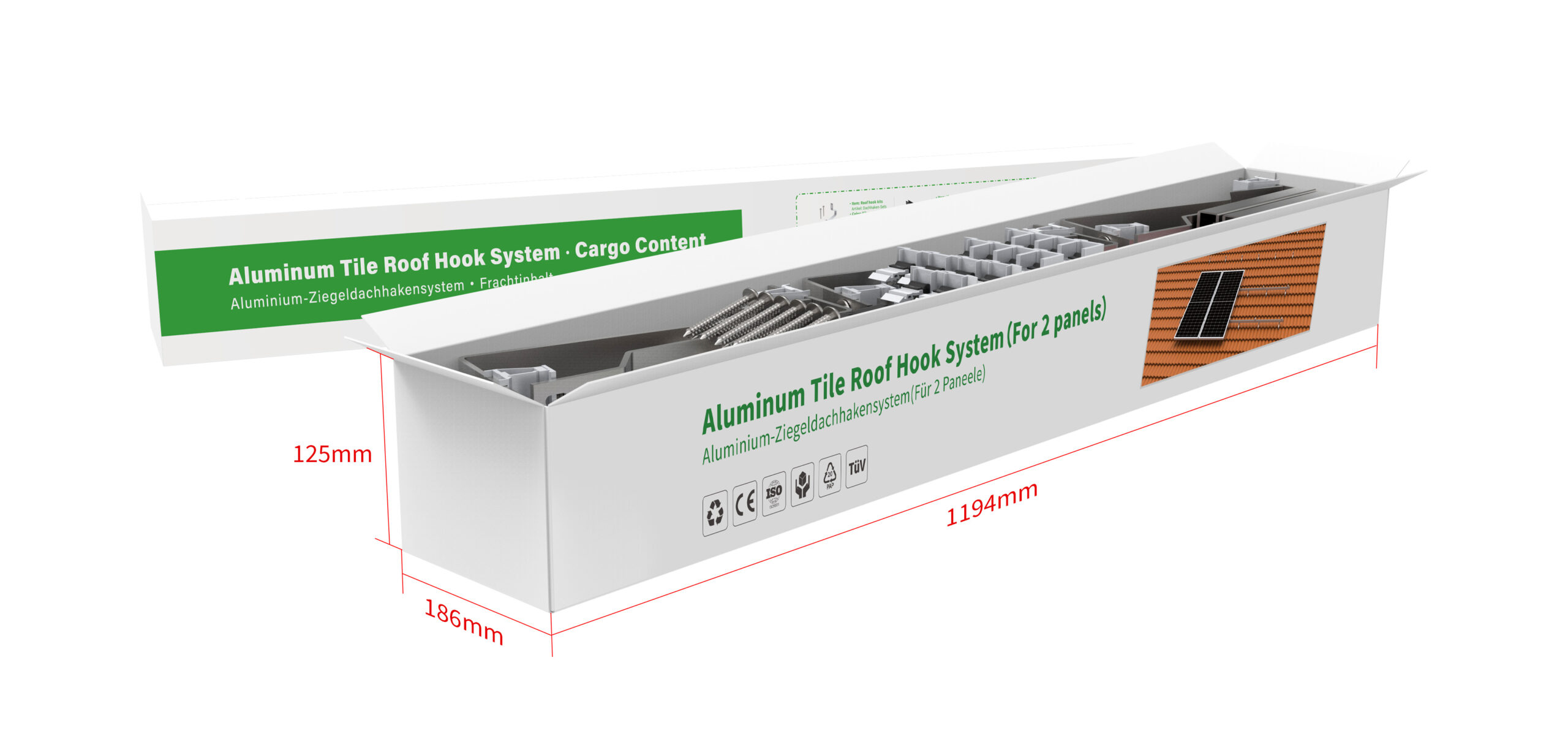

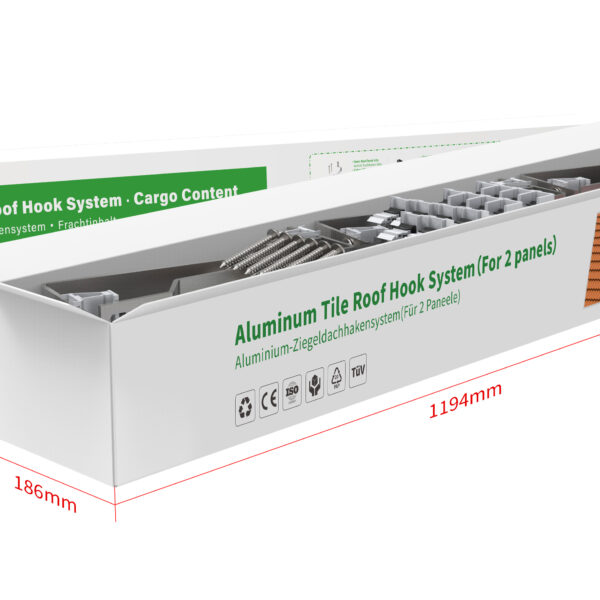

Verpackungsmaße	Ca. 1194 × 186 × 125 mm (L × B × H)
Zertifizierung	TÜV Rheinland – zertifizierter Systemtyp LV-T084

Service & Versand bei MeinWatt

Schneller Versand, persönlicher Support und zahlreiche positive Erfahrungen aus unserem eBay-Shop.

99,8 %

Positive eBay-Bewertungen

Versand in 24–48 Stunden

An Werktagen bei verfügbarem Lagerbestand.

Persönlicher Kundenservice

Unterstützung bei Fragen zu Produktauswahl und Montagesystemen.

Häufige Fragen vor dem Kauf

Ist das Ziegeldach-Montageset für zwei PV-Module geeignet?
+

Ja. Das LV-T084 Montageset ist für eine Zwei-Modul-Konfiguration vorgesehen. Im Lieferumfang sind die wesentlichen mechanischen Befestigungskomponenten enthalten. Die tatsächliche Eignung hängt von den Modulen und der Dachkonstruktion ab.

Welche Solarmodule passen zu diesem Montageset?
+

Die mitgelieferten Modulklemmen sind für Rahmenhöhen von 30–40 mm ausgelegt. Außerdem müssen die Modulabmessungen und die vom Modulhersteller zugelassenen Klemmpositionen zur vorgesehenen Unterkonstruktion passen.
Solarmodule bei MeinWatt ansehen →

Wie viele PV-Dachhaken sind im Set enthalten?
+

Das Montageset enthält 6 Aluminium-Dachhaken-Sets. Die erforderliche Anzahl und Verteilung der Befestigungspunkte müssen zur Dachkonstruktion sowie zu den örtlichen Wind- und Schneelasten passen.

Welcher Abstand ist zwischen PV-Dachhaken erforderlich?
+

Der richtige Dachhaken-Abstand auf dem Ziegeldach hängt unter anderem vom Sparrenabstand, der Schienenanordnung sowie den örtlichen Lastbedingungen ab. Einen allgemein gültigen Abstand gibt es nicht.
Mehr dazu in unserem Dachhaken-Ratgeber →

Passt das System zu jedem Ziegeldach?
+

Nicht automatisch. Entscheidend sind die Ziegelart, die vorhandene Sparrenkonstruktion und die statischen Bedingungen des Gebäudes. Bei bestimmten Dachziegeln können zusätzliche Anpassungen erforderlich sein. Die Eignung sollte vor der Bestellung geprüft werden.

Ist das Montageset TÜV-zertifiziert?
+

Ja. Der Systemtyp LV-T084 ist im TÜV-Rheinland-Zertifikat R 50658810 0001 aufgeführt. Für die konkrete Dachinstallation ist zusätzlich eine objektspezifische statische Prüfung erforderlich.

Sind Solarmodule im Lieferumfang enthalten?
+

Nein. Dieses Produkt enthält ausschließlich die mechanischen Montagekomponenten für zwei PV-Module. Solarmodule, Wechselrichter und weitere elektrische Komponenten werden separat angeboten.

Ist das Montageset für die Selbstmontage geeignet?
+

Die Original-Montageanleitung sieht die Installation durch entsprechend geschultes und qualifiziertes Fachpersonal vor. Arbeiten auf dem Dach erfordern geeignete Sicherungsmaßnahmen und die Prüfung der Dachkonstruktion. Wir empfehlen die Montage durch einen qualifizierten Fachbetrieb.

Weitere Informationen

PV-Dachhaken auf Ziegeldach: 4 Fragen aus unserer technischen Beratung →

Weitere PV-Montagesysteme für unterschiedliche Dacharten ansehen →

Hinweis zur Dachinstallation

Die Eignung des Montagesystems ist anhand der Dachkonstruktion, der Modulherstellervorgaben und der örtlichen Wind- und Schneelasten zu prüfen. Für die Installation gelten die Vorgaben der Original-Montageanleitung LV-T084.
